​Hệ thống hướng dẫn đỗ xe dựa trên video là gì?

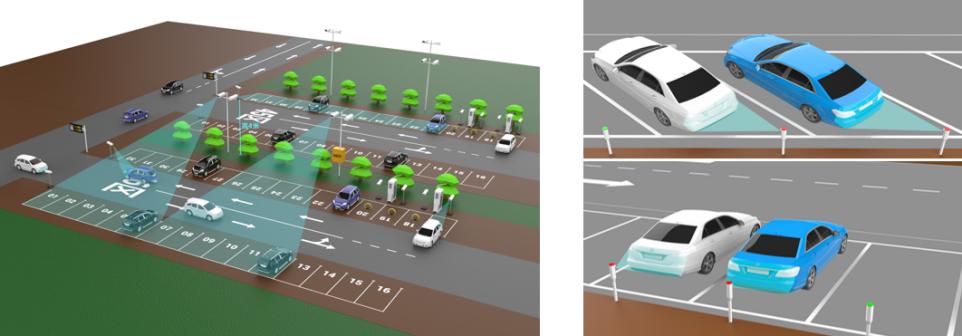

Hệ thống hướng dẫn đỗ xe dựa trên videolà hệ thống quản lý bãi đỗ xe dựa trên công nghệ nhận dạng video. Nó sử dụng các thiết bị đầu cuối phát hiện đỗ xe bằng video được lắp đặt trong mỗi chỗ đỗ xe để xác định trạng thái của không gian đó theo thời gian thực, đếm số chỗ còn trống và hướng dẫn các phương tiện. Hệ thống này bao gồm các thiết bị đầu cuối phát hiện đỗ xe video, bộ điều khiển nút video và bộ điều khiển trung tâm và có thể được mở rộng để tích hợp hệ thống tìm kiếm phương tiện và hướng dẫn đỗ xe dựa trên video thông minh.

Hệ thống sử dụng công nghệ xử lý hình ảnh để ghi lại hình ảnh chỗ đỗ xe theo thời gian thực với độ chính xác trên 99%. Thông tin về chỗ đỗ xe còn trống được hiển thị trên màn hình hướng dẫn và trạng thái của từng chỗ được biểu thị bằng đèn báo màu đỏ và xanh lục. Thiết bị đầu cuối phát hiện đỗ xe video có trường nhìn rộng hơn, cho phép chụp được góc nhìn bên của xe tốt hơn và hỗ trợ các chức năng bảo mật nâng cao như chống trộm và giám sát. So với công nghệ phát hiện siêu âm truyền thống, ưu điểm của nó bao gồm hệ thống dây điện thuận tiện, lắp đặt thẩm mỹ và hoạt động ổn định, khiến nó trở nên lý tưởng để giải quyết tình trạng thiếu tài nguyên đỗ xe đô thị và cải thiện hiệu quả đỗ xe.

1. Tính năng hệ thống:

Camera nhận dạng biển số xe được lắp đặt phía trên các bãi đỗ xe sử dụng hệ thống đầu đọc thẻ. Những camera này xử lý thông tin video từ một hoặc nhiều chỗ đỗ xe trong thời gian thực, phát hiện trạng thái của chỗ đỗ xe và biển số xe. Tình trạng chỗ trống của chỗ đỗ xe được truyền trực tiếp đến màn hình hướng dẫn đỗ xe để cung cấp hướng dẫn cho người lái xe. Đồng thời, biển số xe và hình ảnh chỗ đỗ xe được truyền về máy chủ dữ liệu để lưu trữ và sử dụng trong việc theo dõi vị trí phương tiện.

2. Ưu điểm của hệ thống

a) CácHệ thống hướng dẫn đỗ xe dựa trên videokiến trúc đơn giản, giảm bớt khó khăn khi xây dựng và chi phí kiến ​​trúc một cách hiệu quả. Nó cung cấp khả năng hoạt động ở khoảng cách xa và độ ổn định cao, đảm bảo độ tin cậy của hệ thống và phạm vi phủ sóng rộng. Việc thay thế bộ điều khiển nút và bộ điều khiển trung tâm truyền thống bằng bộ chuyển mạch mạng thông thường sẽ cải thiện độ ổn định của hệ thống, giảm các điểm lỗi tiềm ẩn và giảm chi phí phần cứng của khách hàng.

b) Camera nhận dạng biển số xe sử dụng chế độ liên lạc mạng hai cổng. Một cáp mạng hỗ trợ 15 camera nhận dạng biển số xe, giúp tiết kiệm đáng kể chi phí đi cáp và nhân công so với các camera mạng truyền thống (mỗi camera yêu cầu một cáp mạng riêng cho một bộ chuyển mạch). Hệ thống dây điện cũng có tính thẩm mỹ cao hơn và đơn giản hóa việc khắc phục sự cố.

c) Bộ phận nhận dạng biển số xe tích hợp chức năng RS485, cho phép kết nối màn hình LED của xe với camera nhận dạng biển số xe gần nhất. So với các cảm biến địa từ truyền thống, điều này giúp tiết kiệm chi phí đi dây và cáp.

d) Cấu trúc mạng TCP/IP giúp đơn giản hóa đáng kể việc lắp đặt và đi dây thiết bị trong khi vẫn đảm bảo tốc độ và tính bảo mật khi truyền dữ liệu. Hơn nữa, tất cả các thành phần đều có thiết kế mô-đun nên việc thay đổi một thiết bị sẽ không ảnh hưởng đến hoạt động bình thường của các thiết bị khác. Cấu trúc mạng này mang lại những lợi thế đáng kể khi địa điểm triển khai sản phẩm thay đổi sau này. Chỉ cần kết nối sản phẩm với mạng cục bộ hiện có tại vị trí mới để tiếp tục hoạt động bình thường, thuận tiện và nhanh chóng.

3. Thành phần hệ thống:

cácHệ thống hướng dẫn đỗ xe dựa trên videochủ yếu bao gồm camera nhận dạng biển số xe, máy tìm kiếm ngược, màn hình hướng dẫn, công tắc và máy chủ.

a) Camera nhận dạng biển số xe: Được trang bị chức năng thông minh, những camera này phân tích luồng video theo thời gian thực bằng thuật toán thông minh để tự động theo dõi trạng thái chỗ đỗ xe. Khi có phương tiện đi vào, thiết bị dò tìm sẽ tự động chụp ảnh phương tiện và phân tích thông tin liên quan, cung cấp dữ liệu cơ bản cho hướng dẫn đỗ xe và hệ thống tìm kiếm phương tiện lùi.

b) Máy tìm kiếm ngược (Tìm xe của bạn): Nằm gần cầu thang bộ hoặc lối vào thang máy, những máy này cho phép người lái xe dễ dàng tìm thấy xe đang đỗ của mình. Mỗi máy bao gồm một màn hình cảm ứng hồng ngoại, một máy tính, một hệ thống cấp nguồn, phần mềm và một tủ.

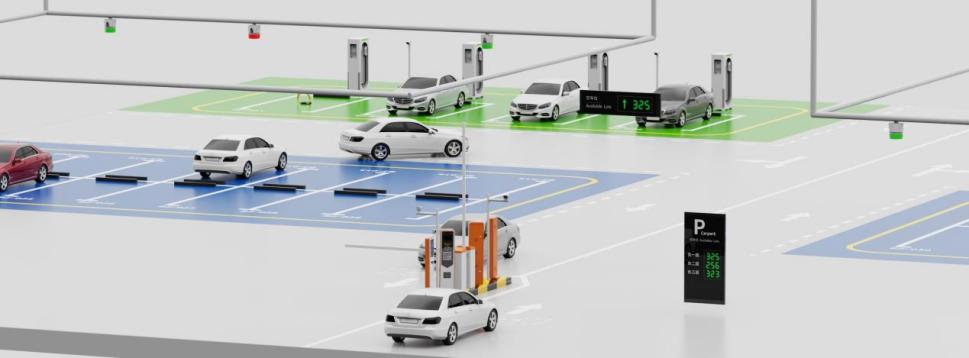

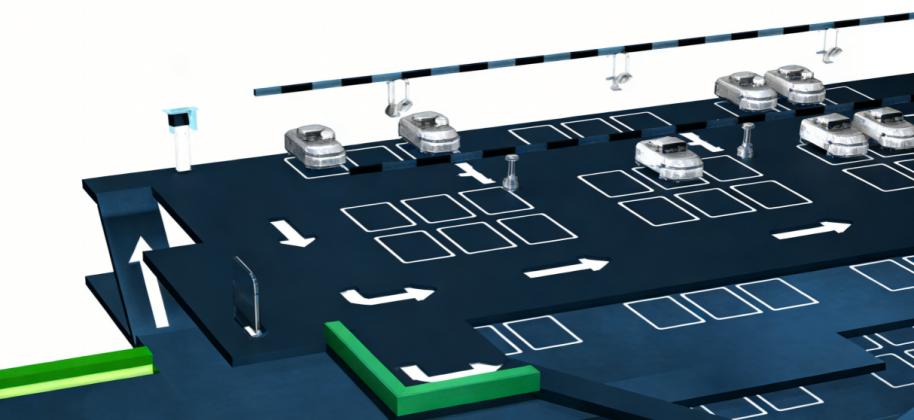

c) Màn hình hướng dẫn đỗ xe: Màn hình hướng dẫn đỗ xe được lắp đặt tại các nút giao thông chính trong gara đỗ xe. Số lượng hiển thị và nội dung văn bản hiển thị được tùy chỉnh theo nhu cầu của khách hàng. Chúng nhận thông tin từ bộ điều khiển nút và hiển thị vị trí các chỗ đỗ xe bằng cách sử dụng số, mũi tên và văn bản, hướng dẫn người lái xe nhanh chóng tìm thấy các chỗ trống do hệ thống chỉ định. Màn hình hướng dẫn đỗ xe nhận tín hiệu từ máy chủ để điều hướng giao thông theo bất kỳ hướng nào tại mỗi giao lộ, từ đó phân bổ giao thông đến vị trí phù hợp nhất trong gara đỗ xe, đảm bảo luồng giao thông thông suốt và tận dụng tối đa chỗ đỗ xe.

d) Màn hình lớn ngoài trời: Màn hình lớn ngoài trời, đặt ở lối vào nhà để xe, hiển thị số chỗ đỗ xe còn trống cho từng khu chức năng. Nó nhận thông tin từ bộ điều khiển nút và hiển thị số lượng chỗ trống có sẵn trong thời gian thực bằng cách sử dụng số và văn bản, cảnh báo cho người lái xe chuẩn bị vào. Nó hoạt động 24/7.
